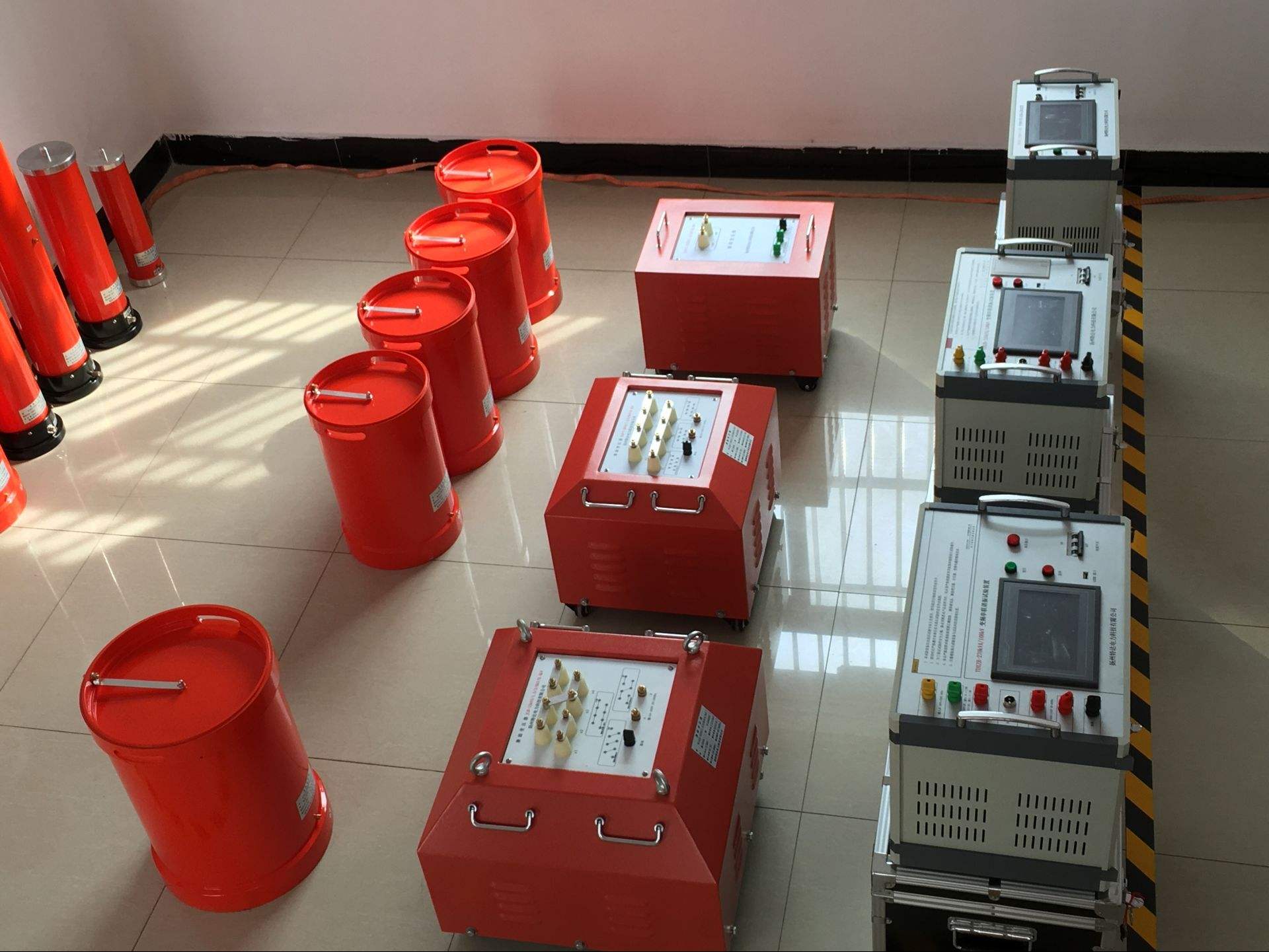

110kv/210KV串聯諧振裝置

一、應用范圍

變頻串聯諧振成套試驗裝置是運用串聯諧振的原理，利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品的交接和預防性試驗。

適用于10KV、35KV、110KV、220KV、500KV交聯聚乙烯電力電纜交流耐壓試驗

適用于66KV、110KV、220KV、500KV、GIS交流耐壓試驗

適用于大型發電機組、電力變壓器工頻耐壓

適用于電力變壓器的感應耐壓試驗

二、主要性能指標及特點

2．1主要技術指標

（1）工作溫度范圍：-10~45℃

（2）工作濕度范圍：≤90%

（3）海拔：≤1000m

（4）供電電源電壓：380V±10%、三相或220V±10%、單相（10KW及以下）

                   50/60Hz

（5）供電電源容量：0-100KW

（6）額定輸出電壓：0-500KV

（7）額定輸出容量：0-200KVA

（8）工作頻率范圍：30-300Hz（亦可根據用戶要求放寬頻率范圍）

（9）頻率調節分辨率：0.02Hz；   不穩定度≤0.05%

（10）噪音：≤60dB

（11）系統測量精度：1級

（12）輸出波形：正弦波，波形畸變率≤1%

（13）電抗器Q值：30-120

（14）系統具有IGBT、過電壓、過電流、試品閃絡等全自動保護

2．2主要特點

2．2．1體積小、重量輕，適合于現場使用

變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高（30-120），有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運用輸及現場安裝。

2．2．2安裝可靠性高

變頻裝置采用先進的設計思想、高品質的IGBT及驅動回路使輸出波形失真度小，頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓（保護值可根據需要人為整定）以及放電保護功能，可保護設備及人身的安全；當試品放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。

2．2．3試驗的等效性好

采用接近工頻（30HZ-300HZ）的交流電壓作為試驗電源，無論是在等效性和*性上都與50HZ/60Hz的工頻電源非常接近，保證了試驗結果的可靠性和真實性。
