全自動電容電橋測試儀當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。

全自動電容電橋測試儀 ；

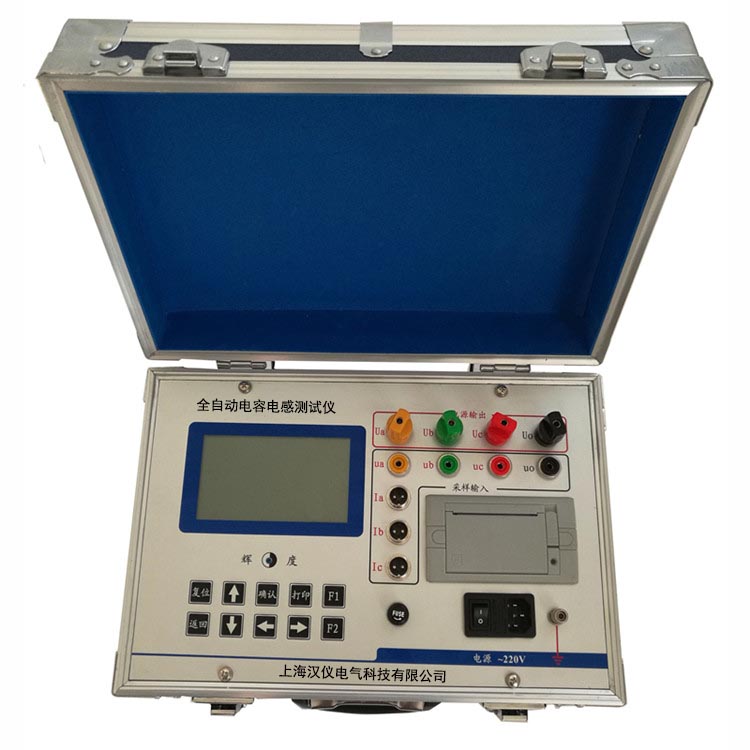

全自動電容電橋測試儀
產品介紹；
 該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。
產品特點；
(1）單相電容的測量：
單相電容測試時，將紅測試線一端接在Ua上，另一端測試鉗接在一條母線上，黑測試線一端接在Uo上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“P"的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。
如果電容器組有多個單相電容需要測試，可以在測試完*個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的zui大特色。
（2）三相△型電容的測量：
是三相△形電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾
子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，然后將三個電
流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、
B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相
位角錯誤。
（3）三相Y型電容的測量：
三相Y型電容與△形聯接電容器的接線方法一樣，只是測量時選擇三相Y型電容測量。這
里不再做具體介紹。
（4）三相Yn型電容的測量：
圖6是三相Yn型電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾
子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，黑色夾子夾在
母線N上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應
套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，
否則會造成所測電容的相位角錯誤。

全自動電容電橋測試儀
產品參數；
（1）可測電容范圍：0. 1μF ～ 3,300μF
（2）可測容量范圍：5 ～ 20,000kvar
（3）測 量  精 度：±(1.0% 讀數+0.02μF)
（4）分辨率：0.001μF
電流測量
（1）電流測量范圍：0～20A
（2）測 量  精 度：±(3.0%讀數+0.05A)
（3）分辨率：0.01A
 c．電感測量
（1）電感測量范圍：小電感方式200μH～5mH
                   大電感方式5 mH～10H
（2）感抗測量范圍：100mΩ~20KΩ
（3）測 量  精 度：±(3.0% 讀數+0.05mH)
（4）分辨率：0.01 mH
      d. 電阻測量范圍：
           （1）電阻測量范圍：小電阻方式50mΩ～1Ω
大電阻方式1Ω～20KΩ
           （2）測 量  精 度：±(3.0% 讀數+0.05Ω)
           （3）分辨率：0.01 Ω
