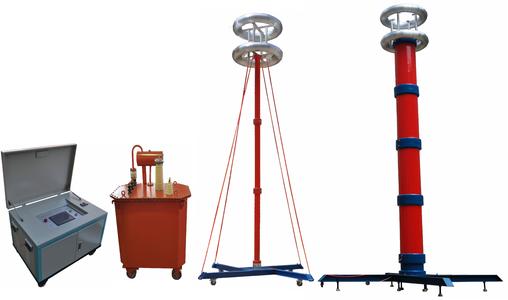

180kVA/60kV串聯諧振耐壓試驗裝置

1．具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
2．具有體積小、重量輕、特別方便野外試驗。
3．具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
4．具有操作極具簡單，并具有手動和自動兩檔。
5．采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
6．具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
7．試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。

設備適用范圍

設備制造引用和執行標準

DL/T849.6—2004     高壓諧振試驗裝置
GB 6450—1986        《干式電力變壓器》
DL/T848.2—2004      《試驗變壓器》
GB/10229—1988       《電抗器》
GB/T11920—1989      《控制裝置通用技術條件》
GB/T16927.1—1997    《高電壓試驗技術》
IEC358—1990         《耦合電容器和電容分壓器》
GB311.1              《高壓輸變電設備的絕緣配合》
DL/T846—2004        《高電壓測試設備通用技術條件》
Q/CSG10007—2004     《電力設備預防性試驗規程》
GB7328—87           《變壓器和電抗器的聲級測量》
DL474。4—1992       《交流耐壓試驗》

設備具體配置

1 試驗要求：
  1．1．300mm2/10kv電纜,長度3公里的交流耐壓試驗.。試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為0.418uF/km。
2 電抗器的設計：
  2．1. 300mm2/10kv電纜,長度3公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為1.254uF。當頻率為35Hz時。
試驗電流I=ωCXU試=2×3.14×35×1.254×22×10-3=6A
對應電抗器電感量L=1/ω2C =16.5H
3 電抗器的配置：
  3．1．300mm2/10kv電纜,長度3公里的交流耐壓試驗，zui高試驗電壓22kv，為方便搬運，將電抗器分為三節，每節電抗器電壓為30KV，每節電流為2A，每節電感量為50H。
驗證：
1) 300mm2/10kv電纜,長度3公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為1.254uF。使用三臺電抗器并聯,其額定電感量為16.6H，額定電壓為30kv,額定電流為6A。
試驗頻率：f=1/2π√LC = 34.8Hz
試驗電流I=ωCXU試=2×3.14×34.8×1.254×22×10-3=6A
4 勵磁變壓器的配置：
  4．1．因品質因數Q值在額定負載下不小于20，所以，勵磁變壓器為電抗器總?cè)萘?80KVA，除以品質因數20得10KVA。
  4．2．配置的勵磁變壓器規格為YHXZB—10KVA/1.5kv/3kv。
5 調頻電源的配置：
  5．1．調頻電源的容量等于或大于勵磁變壓器的容量取10kvA。
  5．2．配置的調頻電源的規格為YHXZB—10kvA。
6 電容分壓器的配置：
  6．1．因zui高試驗電壓為22kv，所以，電容分壓器電壓為30kv、電容量為10000PF。
  6．2．配置1臺的電容分壓器規格為FRC—30kv/0.01uF。

裝置各部件說明

1.系統參數：
 1.1．儀器輸入電壓：220v±10%   50Hz；
      功率輸入電壓：380v ±10%   50Hz；
 1.2．額定輸出電壓調節范圍：0 ~30kv；
 1.3．zui大試驗容量：180kvA；
 1.4．諧振電壓波形：正弦波、畸變率：≤0.5%；
 1.5．輸出電壓不穩定度：≤0.5%；
 1.6．輸出頻率范圍：25～320Hz；
 1.7．頻率調節分辨率：0.01Hz；
 1.8．品質因數Q值：額定負載下不小于20；
 1.9．絕緣水平：1.2倍額定電壓耐壓1min；
 1.10．額定電流下連續運行時間：斷續運行時間60 min；
 1.11．電壓測量精度：1級；
 1.12．噪   聲：≤45dB；
 1.13．該裝置配備以下保護功能：
    設備有手動試驗、自動調諧及自動試驗；
    過電壓保護、過電流保護、放電保護、斷電保護、零啟動保護。
    試驗數據大屏幕顯示、中文菜單、可打印輸出、打印機為嵌入式。

2.調頻電源參數：

 2．1．額定輸出容量：10kvA；
 2．2．儀器電源：220v±10%  50Hz；
       功率電源：220v 或380v ±10%  50Hz；
 2．3．額定輸入電流：26.3A；
 2．4．額定輸出電壓：0-340v可調、單相、輸出電壓不穩定度0.05%；
 2．5．額定輸出電流：29.4A；
 2．6．頻率調節范圍：25～320Hz；
 2．7．額定容量下連續運行60minzui高溫升≤60K；
 2．8．顯示以下參數：
    a．經變頻輸出的頻率、電壓、電流；

3 勵磁變壓器參數

 3．1．結構形式：?jiǎn)蜗喔墒剑?br data-filtered="filtered" />  3．2．額定容量：10kvA；
 3．3．輸入電壓：340V；
 3．4．輸出電壓：1.5kv/3kv；
 3．5．額定輸出電流：6.67A/3.33A；
 3. 6．工作頻率：30～300Hz；
 3．7．溫升額定容量下運行60min線圈對空氣的溫升不大于60K；

4 單臺高壓電抗器參數
 4．1．結構形式：干式、環氧澆鑄；
 4．2．額定容量：60kvA；
 4．3．額定電流：2A；
 4．4．額電電壓：30kv；
 4．5．額定電感量：50H；
 4．6．工作頻率：30～300Hz；
 4．7．溫升：額定電流下運行60min電抗器對空氣的溫升不大于60K；

5 電容分壓器參數
 5．1．額定電壓30kv；
 5．2．高壓本體1節，每節額定電壓30kv/0.01uF；
 5．3．低壓臂電容采用高壓本體相同的材料，溫度系數小，介質低；

基本原理

是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，深受專家好評，在國內外已經得到廣泛的使用。
