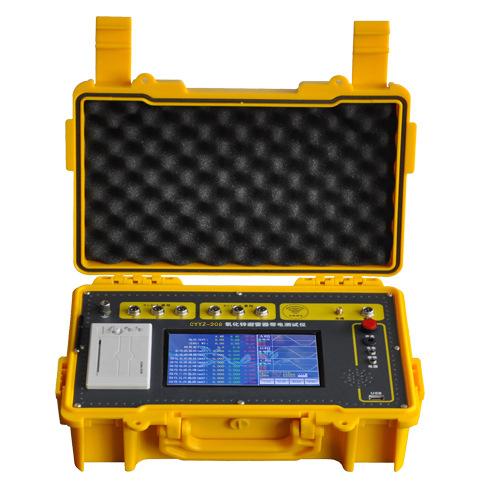

避雷器容性電流測試儀

.LYYB-3000測量原理

1．測量原理

輸入電流電壓經過數字濾波后，取出基波，然后用投影法計算出阻性電流基波峰值Ir1p=Ix1p.cosφ，因基波數值穩定，故目前普遍采用Ir1p衡量避雷器性能。

總電流基波峰值Ix1p在電壓基波U1（E1）方向投影為Ir1p，在垂直方向投影為Ic1p，φ為電流電壓基波相位角，其中包含選定的補償角度(圖十)。因此，用φ和Ir1p均能直觀衡量MOA性能。

           圖十、投影法                 圖十一 一字排列避雷器       圖十二 AC相受B相影響

2．相間干擾

現場測量時，一字排列的避雷器(圖十一)，中間B相通過雜散電容對A、C泄漏電流產生影響，使A相φ減小，阻性電流增大，C相φ增大，阻性電流減小甚至為負，這種現象稱相間干擾(圖十二)。

一種方法是補償相間干擾：假設Ia、Ic無干擾時相位相差120°，假設B相對A、C相干擾是相同的；

將電壓取B相，電流取C相，測得φ1=φcb；再將電流取A相，測得φ1=φab；則C相電流與A相電流之間的相位差φca=φcb-φab；

選擇校正角Dφ=(φca -120°) / 2，將此值在主菜單中置入儀器即可；

選擇好相序，儀器會根據所選相序自動進行角度補償（A相加Dφ，B相不要補償即選0，C相減Dφ）

也可不必補償相間干擾(即補償角度為0)，從阻性電流的變化趨勢判斷避雷器性能。

如果允許，可以只給待測相加電，以取得*數據。而試驗室測量不必考慮相間干擾。

3．避雷器性能判斷

避雷器性能可以從阻性電流基波峰值Ir1p判斷，但從電流電壓角度Φ判斷更有效，因為90°-Φ相當于介損角。如果規定阻性電流小于總電流的25%，對應的φ為75°；

無相間干擾時：

性能 <75° 75°～ 79° 79°～ 83° 83°～ 89°

Φ 差 中 良 優

有相間干擾時，產生誤差：

A相 B相 C相

-2°～ -4° （認為0） +2°～ +4°

實際測量時應考慮此誤差影響，盡管有此相間干擾誤差，但判斷MOA性能還是可行的。如僅用Ir1p判斷，在90°附近會有若干倍的變化，此時不如直接查看角度更合理。

七、LYYB-3000注意事項

1. 從PT二次取參考電壓時，應仔細檢查接線以避免PT二次短路。

2. 電壓信號輸入線和電流信號輸入線務必不要接反，如果將電流信號輸入線接至PT二次側或者試驗變壓器測量端，則可能會燒毀儀器。

3. 在有輸入電壓和輸入電流的情況下，切勿插拔測量線，以免燒壞儀器。

4. 儀器損壞后，請立即停止使用并通知本公司，不要自行開箱修理。

5.LYYB-3000不得置于潮濕和溫度過高的環境中。

十、裝箱清單

1 氧化鋅避雷器測試儀 一臺

2 電壓隔離器（無線發射器）  一臺

3 電流輸入線 三根

4 電壓輸入線 二根

5 接地線 一根

6 充電器 兩個

7 天線 兩個

8 產品說明書 一份

9 出廠檢測報告 一份

10 合格證 一張

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
