用途：

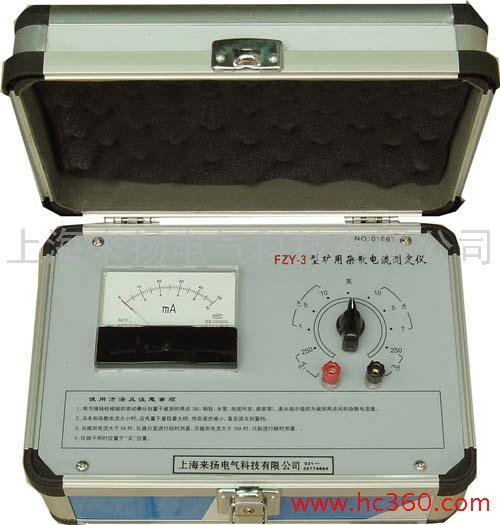

  FZY-3型礦用雜散電流測定儀是一種靈敏度高，多量程保護電路的便攜式整流儀表。其特點是：測量范圍廣，共有二十個量程，能分別測量交直流雜散電壓和雜散電流，本身不需要電源，安全可靠。FZY-III礦用雜散電流測定儀適宜測試煤礦井下鋼軌、水管、電纜等產生的電流及電壓，預防雜散電流放電引起的電早爆及其它燃爆事故，使礦內火源降至zui低限度。

使用方法及注意事項：
1、 測量前，將測試棒接線分別旋緊于兩接線柱中，調節表頭指針至零刻度線。
2、 將與接線柱相接的測試棒分別置于被測的兩點（如：鋼軌、水管、電纜外皮、煤炭、大地等），兩測點應在不同的導體上,測點距離約為2米,正常每隔50-100M測一次,或根據需要臨時確定測試點。將轉換開關置于適當檔，則表頭指示值,經換算得到相應的電流值。
3、 測量時，測量探針的硬質合金*與被測物接觸良好，儀表應水平放置，以保證讀數準確。
4、 當一處測量不到交流雜散電流時，還應測試直流雜散電流，反之亦然。
5、 測量雜散電壓值時，其檔位是: 50mA對應0.2V、250mA對應1V、1A對應4V、5A對應20V、10A對應40V。（即電流值乘4就是電壓值）
6、 當未知雜散電流大小時，應先置于量程zui大擋，然后逐步減少，直至適當測量檔。
7、 當被測電流大于5A時，只宜進行短時測量，當被測電流大于10A時，儀器只宜進行瞬時測量。以免大電流燒毀元件及儀表。
8、 測直流雜散電流時,如表頭指針反向偏轉,對換表筆即可
9、 儀器不用時應置于“關”位置。

性能：

測量范圍及準確度等級

測 量 范 圍 測量精度 備 注
電流檔 0-50mA-250mA
-1A-5A-10A 交流±5％

直 流
±2.5％ 使用前必須將指針撥至零位 置，即調零。
電壓檔 0-0.2V-1V
-4V-20V-40V

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
